Scanarea 3D în ortoprotezare: cum înlocuiește mulajul din ghips

Când vine vorba de un dispozitiv făcut pe forma ta — o talonetă, o orteză, o cupă de proteză — totul pornește de la un pas simplu: cineva trebuie să captureze forma exactă a piciorului sau a bontului tău. Ani la rând, acest pas a însemnat un singur lucru: mulajul din ghips. Astăzi, tot mai des, aceeași formă se poate prinde cu un scaner 3D optic. Acest articol îți explică, pe înțeles, ce este scanarea 3D, cum se compară cu mulajul clasic și cum decurge fluxul de la scanare până la dispozitivul finit.

Ce este scanarea 3D optică

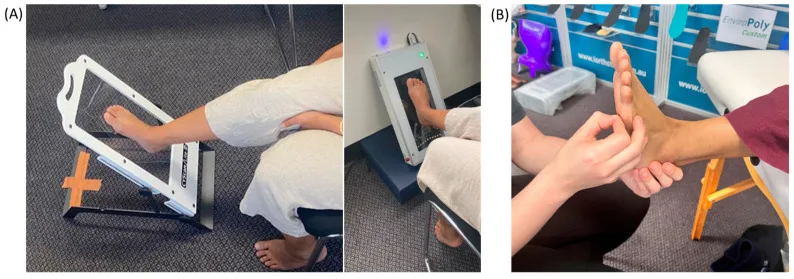

Un scaner 3D optic este un dispozitiv de mână (sau fix) care „citește” suprafața corpului cu lumină — de obicei lumină structurată sau laser — și reconstruiește digital forma exactă a zonei scanate. Nu atinge apăsat pielea și nu folosește materiale care se întăresc: pur și simplu înregistrează geometria suprafeței, punct cu punct.

Rezultatul nu e o poză, ci un model tridimensional (o „plasă” de mii de puncte) care descrie relieful piciorului sau al bontului. Scanerele folosite în domeniu ajung la o fidelitate a formei de ordinul milimetrului, suficientă pentru a reproduce proeminențele osoase, curburile și zonele sensibile de care trebuie ținut cont la un dispozitiv purtat pe piele.

Mulajul din ghips: cum se face și de ce a funcționat mereu

La mulajul clasic, tehnicianul aplică fâșii de ghips umed peste zona de modelat, formează negativul cu mâinile — apăsând ușor unde trebuie descărcată presiunea și lăsând spațiu unde trebuie — apoi așteaptă întărirea. Din acest negativ se toarnă un pozitiv (o mulare a formei tale), care devine tiparul pe care se construiește dispozitivul.

Este o metodă verificată de zeci de ani, foarte „tactilă”: mâna tehnicianului simte țesuturile și poate corecta forma în timp real. Dezavantajele țin de proces: e murdară, durează (ghipsul trebuie să se întărească și să se usuce), iar rezultatul depinde mult de execuția manuală, deci repetabilitatea de la un mulaj la altul e mai greu de garantat. În plus, pozitivul din ghips ocupă spațiu și se degradează în timp, așa că arhivarea formei pe termen lung e incomodă.

Scanare 3D vs. mulaj din ghips: comparația onestă

Pe câteva criterii practice, diferențele sunt clare:

• Curățenie și confort: scanarea nu implică ghips, apă, așteptarea uscării. Pentru un copil, o persoană cu mobilitate redusă sau o zonă dureroasă, e vizibil mai comodă.
• Viteză: studiile pe captarea formei piciorului și gleznei arată că scanarea e, în general, mai rapidă decât mulajul, mai ales la un operator experimentat.
• Repetabilitate și arhivare: fiecare scanare produce un fișier digital datat, care se poate salva, refolosi sau ajusta la o comandă viitoare — fără să refaci mulajul de la zero.
• Fidelitatea formei: cercetările arată o fidelitate a formei comparabilă cu a mulajului pentru majoritatea reperelor. Nu înseamnă automat „mai bine” pentru orice caz — rezultatul depinde de operator și de tipul de dispozitiv.

Reține un lucru important: aici vorbim despre procesul de captare a formei, nu despre cât de bine funcționează dispozitivul pentru afecțiunea ta. Un dispozitiv se poate face bine și prin mulaj, și prin scanare; tehnologia schimbă cum prindem forma, nu ce rezolvă dispozitivul pentru tine. Alegerea metodei de realizare o face tehnicianul, împreună cu recomandarea medicului tău.

Fluxul digital: de la scanare la dispozitiv

Când forma se prinde digital, se deschide un lanț de lucru numit CAD/CAM (proiectare și fabricație asistate de calculator):

1. Scanare — se obține modelul 3D al piciorului sau bontului.
2. Prelucrare în software — tehnicianul deschide modelul într-un program specializat și îl modifică: netezește, descarcă presiunea în zonele sensibile, adaugă corecțiile necesare. E echivalentul digital al retușării pozitivului de ghips, dar cu control fin și posibilitatea de a reveni la pași anteriori.
3. Fabricație — fișierul finit merge fie la o freză (CNC), care sculptează forma dintr-un bloc de material, fie la o imprimantă 3D, care o construiește strat cu strat.

Avantajul de fond e că forma trăiește ca dată digitală: o poți arhiva, trimite, reproduce identic. Un mulaj fizic, în schimb, e unic și perisabil.

Ce dispozitive se pretează la scanarea 3D

Fluxul 3D se potrivește în special dispozitivelor cu suprafață bine definită și corecții geometrice: talonetele (susținători plantari personalizați) sunt exemplul clasic, urmate de anumite orteze (de exemplu orteze de gleznă-picior) și, tot mai mult, de cupele de proteză și corsete. Pentru talonete, combinația scanare + frezare/printare este deja o practică matură în domeniu.

Când mulajul din ghips rămâne potrivit

Scanarea 3D nu înlocuiește mulajul peste tot. Mulajul rămâne o alegere bună când zona are țesuturi moi care trebuie modelate sub presiune (tehnicianul „simte” și formează), când geometria e complicată și greu de scanat curat, sau când atelierul nu are încă fluxul digital complet pentru acel tip de dispozitiv. De aceea, ani buni de acum înainte, cele două metode vor coexista — alese după caz, nu una în locul celeilalte.

Unde e ARK astăzi și încotro merge

Ca să fim corecți cu tine: astăzi folosim scanarea 3D mai ales la talonete și, unde e cazul, la scanarea piciorului. La proteze, orteze și corsete predomină încă mulajul din ghips, o metodă pe care o stăpânim de mulți ani. Extinderea fluxului 3D către mai multe tipuri de dispozitive este o direcție pe care o dezvoltăm pas cu pas.

Un aspect nu se schimbă, indiferent de tehnologie: procedura administrativă. Dispozitivul se poate face prin scanare sau prin mulaj, dar dosarul de decontare rămâne același — ai nevoie de prescripție de la medicul specialist, pe care o depui tu la casa de asigurări, iar decontarea se face în limita prețului de referință din Anexa 38. Noi te consiliem pe tot parcursul, dar dosarul îl depui personal.
